Увод

Приликом пројектовања или одабира система линеарног кретања, „олово“ одкуглични вијакје критичан параметар који директно утиче на радну брзину, тачност и захтеве за обртним моментом опреме. Овај чланак ће расправљати о односу између оловке и кугличног вијка, помажући вам да одаберете одговарајући провод за вашу апликацију.

Шта је олово?

Олово се односи на линеарну удаљеност на којој се навртка помера аксијално када се куглични вијак ротира за један пун обрт. Повезан је са бројем навоја и кораком кугличног вијка, а често се израчунава помоћу формуле:
Водећи=корак × број нити

Зашто је олово толико важно за кугличне завртње?

Ball Screw

Као основни параметар перформанси кугличног вијка, он директно одређује прикладност кугличног вијка за примену:

Одређује брзину кретања

Према линеарној брзини (в)=Провод (Л) × Брзина мотора (н) ÷ 60, може се видети да, при датој брзини мотора, величина проводника директно утиче на аксијалну брзину кретања матице.

Утиче на прецизност позиционирања

Многи фактори утичу на стварну тачност позиционирања, као што су тачност производње кугличног вијка, тачност мотора и зазор преноса. Електрода директно утиче на горњу границу тачности позиционирања контролишући резолуцију.

Утиче на капацитет оптерећења

Олово утиче на ефикасност преноса и захтеве за обртним моментом мотора кроз угао спирале, индиректно одређујући стварно ограничење оптерећења кугличног вијка у систему.

Утиче на општу оперативну стабилност

Сви параметри морају да се подударају да би се обезбедио{0}}дугорочни стабилан рад. Ако се олово не поклапа са другим параметрима кугличног завртња, природно ће бити тешко обезбедити да је целокупни систем погодан за примену.

Како различити водичи утичу на перформансе кугличних вијака

Табела у наставку визуелно илуструје утицај различитих корака водећих завртња на брзину, тачност позиционирања, капацитет оптерећења и захтеве обртног момента.

Леад Типе	Брзина	Капацитет оптерећења	Прецизност позиционирања	Захтев за обртним моментом	Типичне апликације
Смалл Леад	Ниско	Високо	Високо	Ниско	Прецизно позиционирање, системи великог оптерећења
Средње олово	Умерено	Баланцед	Умерено	Умерено	Општа опрема за аутоматизацију
Ларге Леад	Високо	Ниже	Ниже	Високо	Системи{0}}брзине кретања

Кључни фактори које треба узети у обзир при одабиру кугличног вијка

У ствари, разумевање утицаја олова на кугличне шрафове такође нам помаже да разумемо факторе које треба узети у обзир при одабиру електроде. Следеће информације ће вам помоћи да додатно разјасните ове тачке.

Размотрите захтеве за брзину

У апликацијама које захтевају брзо линеарно кретање, као што су аутоматизоване монтажне линије или -брзи ЦНЦ обрадни центри, куглични вијак са већим оловком може постићи веће брзине кретања при истој брзини мотора.

Размотрите захтеве за тачност

Електрода директно утиче на резолуцију позиционирања система, а самим тим и на његову тачност. Мањи вод омогућава мањи линеарни померај по обртају, погодан за апликације које захтевају високу прецизност и поновљивост.

Захтеви за оптерећење

Мањи вод може да постигне веће излазно аксијално оптерећење са мањим улазним обртним моментом, што га чини погодним за тешке{0}}примену. Већи водећи завртњи не нуде значајну механичку предност и обично се користе у апликацијама са малим-оптерећењима.

Одговарајући обртни момент и снага мотора

Изабрани вод мора да одговара обртном моменту и могућностима снаге мотора. Већи вод захтева већи обртни момент током покретања и под оптерећењем, док мањи провод обично може да се користи са мотором мање-снаге.

Вагање више фактора

Избор оптималног контакта захтева балансирање кључних фактора перформанси као што су брзина, тачност и оптерећење, као и узимање у обзир практичних фактора као што су услови окружења и буџетска ограничења. Потребна је свеобухватна анализа специфичних захтева апликације.

Избор типичних кугличних вијака према примени

ЦНЦ машине алатке

Алати за ЦНЦ машине захтевају високу прецизност позиционирања под више{0}}осним везама и крутост током сечења. Мали до средњи каблови се обично користе да би се обезбедило стабилно сечење и прецизно позиционирање алата.

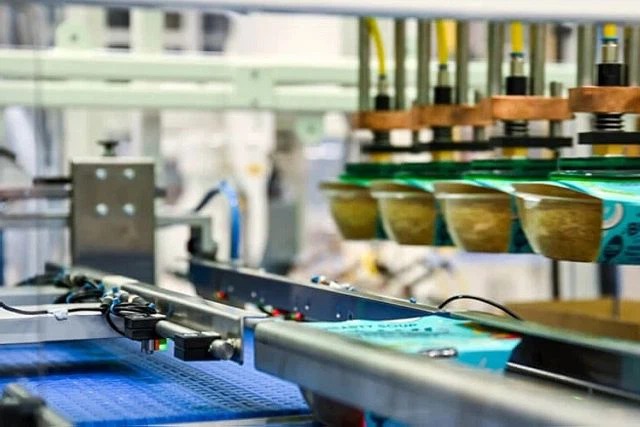

Аутоматизација и системи за одабир{0}}и-постављање

Аутоматски системи за-и-стављање захтевају високу пропусност уз задржавање прецизности за прецизно брање и постављање. Куглични шрафови средње до велике дужине могу побољшати радну ефикасност уз одржавање тачности.

Полупроводничка и прецизна опрема

Полупроводничка опрема, као што су машине за сечење плочица, захтева изузетно прецизну контролу минутних помака. Мали оловни куглични завртњи морају да се користе да би се постигла контрола позиционирања са микронским-нивоом или чак већом прецизношћу.

Индустријске машине{0}}за тешке услове рада

За тешку{0}}индустријску опрему, велики потисак, оперативна стабилност и капацитет{1}}придржавања оптерећења су много важнији од брзине. Коришћење малог оловног кугличног завртња обезбеђује већу механичку предност, смањује захтеве за обртним моментом мотора и обезбеђује сигуран и стабилан рад у условима великог оптерећења.

Закључак

Правилан избор проводника са кугличним завртњем је кључан за обезбеђивање перформанси система, ефикасности и века трајања. Неопходно је узети у обзир међусобну интеракцију различитих фактора као што су брзина, тачност, оптерећење и обртни момент, и одабрати оптимални вод на основу специфичне примене.
Консултовање са професионалним произвођачем кугличних вијака је такође важан корак при избору оловке. ЈСМ је произвођач специјализован за прецизна решења за линеарно кретање и може да вам пружи практичне савете, као и високо{1}}квалитетне кугличне завртње и друге високо{2}}компоненте преноса високе прецизности. Молим вас слободноконтактирајте насза консултације.
